अधिकांश डब्ल्यूपीसी पेर्गोला लेख उपस्थिति और कम रखरखाव पर ध्यान केंद्रित करते हैं। कुछ लोग उन संरचनात्मक प्रश्नों को संबोधित करते हैं जो यह निर्धारित करते हैं कि पांच साल की थर्मल साइक्लिंग और पवन भार के बाद भी एक पेरगोला अभी भी खड़ा रहेगा - और अभी भी स्तर पर है।
यह मार्गदर्शिका इंजीनियरिंग पक्ष को कवर करती है: डब्ल्यूपीसी प्रोफाइल के लिए अधिकतम स्पैन, थर्मल विस्तार भत्ते, फ़ुटिंग आवश्यकताएं, और डब्ल्यूपीसी एल्यूमीनियम और लकड़ी के साथ संरचनात्मक रूप से कैसे तुलना करती है। यह उन ठेकेदारों, विनिर्देशकों और परियोजना इंजीनियरों के लिए लिखा गया है जिन्हें सूचित संरचनात्मक निर्णय लेने की आवश्यकता है।
लेखक का नोट:इस गाइड में स्पैन डेटा नेकवुड के आंतरिक परीक्षण और प्रकाशित सामग्री विनिर्देशों पर आधारित है। परियोजना-विशिष्ट संरचनात्मक गणनाओं के लिए, हमेशा एक योग्य संरचनात्मक इंजीनियर से परामर्श लें।
1. डब्ल्यूपीसी पेर्गोलस के लिए अधिकतम राफ्टर स्पैन

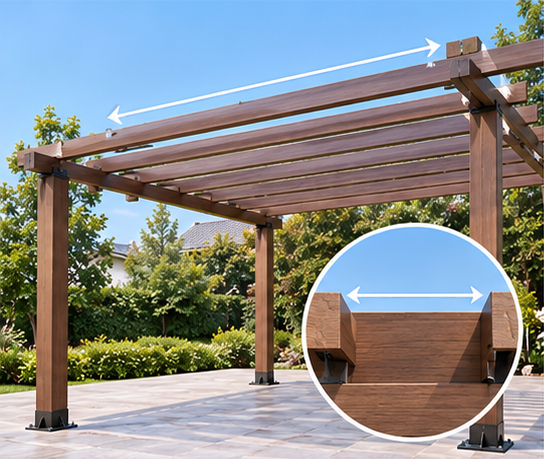

राफ्टर स्पैन को सपोर्ट के बीच मापा जाता है। अधिकतम अवधि से अधिक होने पर शिथिलता और संरचनात्मक थकान होती है।
की एकल सबसे महत्वपूर्ण संरचनात्मक सीमाडब्ल्यूपीसी पेर्गोलसस्पैन है. डब्ल्यूपीसी एल्यूमीनियम या स्टील की तुलना में कम कठोर है, जिसका अर्थ है कि राफ्टर्स और बीम को कम अंतराल पर समर्थित होना चाहिए।
मानक डब्ल्यूपीसी राफ्टर स्पैन2.5 मी - 3.0 मी (कोई मध्य-समर्थन नहीं)
एल्यूमीनियम राफ्टर स्पैन4.0m+ (कोई मध्य-समर्थन नहीं)
लकड़ी के राफ्टर का विस्तार3.0 मी - 4.0 मी (प्रजातियों पर निर्भर करता है)
एल्यूमीनियम कोर के साथ डब्ल्यूपीसी3.5 मी - 4.5 मी (अनुभाग के आधार पर)
मानक डब्ल्यूपीसी प्रोफाइल के साथ 3 मीटर से ऊपर के विस्तार के लिए, निम्नलिखित विकल्प उपलब्ध हैं:
- बड़े WPC अनुभाग- कठोरता में सुधार के लिए राफ्टर प्रोफाइल की गहराई (उदाहरण के लिए, 50 मिमी से 80 मिमी गहराई तक) बढ़ाएं।
- मध्य-बीम समर्थन- प्रभावी अवधि को आधा करने के लिए एक केंद्रीय बीम जोड़ें।
- एल्यूमीनियम कोर-प्रबलित डब्ल्यूपीसी- आंतरिक एल्युमीनियम इंसर्ट के साथ डब्ल्यूपीसी प्रोफ़ाइल का उपयोग करें, जिसमें लकड़ी की उपस्थिति को संरचनात्मक ताकत के साथ जोड़ा जाए।
2. थर्मल विस्तार: 3-5 मिमी नियम

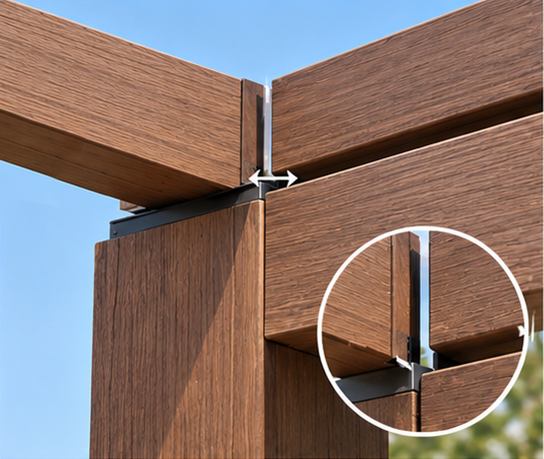

थर्मल मूवमेंट को समायोजित करने के लिए राफ्टर के सिरों और बीम-टू-पोस्ट कनेक्शन पर विस्तार अंतराल छोड़ा जाना चाहिए।
डब्ल्यूपीसी तापमान परिवर्तन के साथ फैलता और सिकुड़ता है। यह कोई दोष नहीं है - यह एक भौतिक संपत्ति है जिसके लिए डिज़ाइन किया जाना चाहिए। व्यावहारिक परिणाम यह है कि राफ्टरों और बीमों को खंभों या ठोस संरचनाओं के खिलाफ कसकर जाम नहीं किया जा सकता है।
विस्तार अंतराल की आवश्यकता
राफ्टर सिरों पर न्यूनतम अंतर:3-5मिमी
बीम-टू-पोस्ट कनेक्शन पर न्यूनतम अंतर:3-5मिमी
विस्तार गुणांक (नेकवुड जेन-2):0.035 मिमी/मीटर·डिग्री सेल्सियस से नीचे
विस्तार गुणांक (मानक डब्ल्यूपीसी):0.05–0.06 मिमी/मीटर·डिग्री सेल्सियस
0.035 मिमी/मीटर·डिग्री सेल्सियस से कम के नेकवुड के विस्तार गुणांक पर, 40 डिग्री सेल्सियस तापमान स्विंग का अनुभव करने वाला 3 मीटर का राफ्टर लगभग फैलता है4.2 मिमी. 3-5 मिमी का अंतर बिना किसी झुकाव या जोड़ को अलग किए इस गति को समायोजित करता है।
3. सबफ़्रेम डिज़ाइन: पोस्ट, बीम और राफ्टर

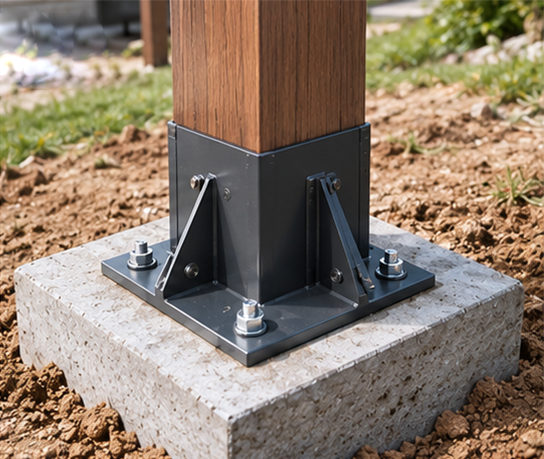

कंक्रीट फ़ुटिंग्स पर तय किए गए पोस्ट एंकर - पेर्गोला की संरचनात्मक नींव।

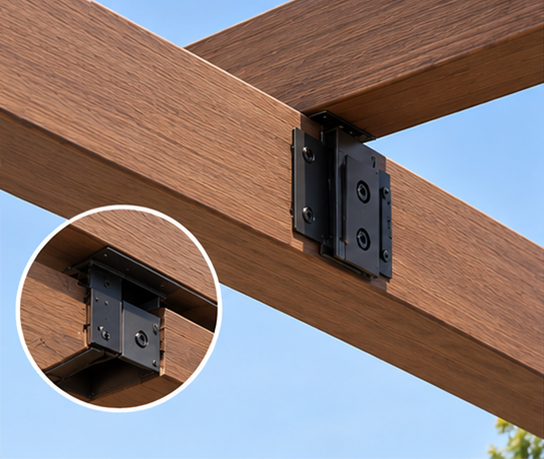

छिपे हुए कनेक्टर ब्रैकेट साफ, पेंच-मुक्त फिनिश के लिए राफ्टर्स को बीम से सुरक्षित करते हैं।
स्थापना के बाद
डब्ल्यूपीसी पोस्ट खोखले प्रोफाइल हैं। उन्हें आंतरिक धातु समर्थन (स्टील या एल्यूमीनियम) पर बांधा जाना चाहिए जो कंक्रीट फ़ुटिंग्स से जुड़े हुए हैं। धातु कोर संरचनात्मक भार वहन करता है; डब्ल्यूपीसी आस्तीन उपस्थिति प्रदान करता है। पोस्ट एंकर को विस्तार बोल्ट का उपयोग करके कंक्रीट स्लैब पर तय किया जाता है।
बीम-टू-पोस्ट कनेक्शन
मुख्य बीम को पोस्ट के शीर्ष पर लगाया जाता है और डब्ल्यूपीसी बीम और आंतरिक धातु समर्थन दोनों से गुजरने वाले स्टेनलेस स्टील बोल्ट से सुरक्षित किया जाता है। विभाजन को रोकने के लिए पायलट छेद ड्रिल किए जाने चाहिए। स्टेनलेस स्टील आवश्यक है - गैल्वनाइज्ड बोल्ट खराब हो जाएंगे और जंग की धारियाँ पैदा करेंगे।
राफ्टर रिक्ति
राफ्टर्स या लाउवर्स को आम तौर पर एक-दूसरे से दूरी पर रखा जाता है30-40 सेमीअंतराल. छिपे हुए कनेक्टर ब्रैकेट का उपयोग राफ्टर्स को बीम तक सुरक्षित करने के लिए किया जाता है। राफ्टर्स को कसकर जाम नहीं किया जाना चाहिए - 3-5 मिमी विस्तार अंतर यहां भी लागू होता है।
4. डब्ल्यूपीसी बनाम एल्युमीनियम बनाम इमारती लकड़ी: ईमानदार तुलना
डब्ल्यूपीसी लागत और संरचनात्मक प्रदर्शन दोनों में लकड़ी और एल्यूमीनियम के बीच बैठता है। नीचे दी गई तालिका प्रमुख अंतरों का सारांश प्रस्तुत करती है।
अधिकतम अवधि (मानक)डब्ल्यूपीसी: 2.5-3 मीटर · एल्युमीनियम: 4 मीटर+ · इमारती लकड़ी: 3-4 मीटर
वज़नडब्ल्यूपीसी: ~9 किग्रा/वर्ग मीटर · एल्युमीनियम: ~5 किग्रा/वर्ग मीटर · इमारती लकड़ी: ~14 किग्रा/वर्ग मीटर
थर्मल विस्तारडब्ल्यूपीसी: उच्च (अंतराल की आवश्यकता) · एल्यूमिनियम: मध्यम · इमारती लकड़ी: कम
संक्षारण प्रतिरोधडब्ल्यूपीसी: उत्कृष्ट · एल्युमीनियम: उत्कृष्ट · इमारती लकड़ी: खराब
रखरखावडब्ल्यूपीसी: कोई नहीं · एल्युमीनियम: वार्षिक धुलाई · इमारती लकड़ी: हर 2-3 साल में दाग/सील
लागत (3m x 4m)डब्ल्यूपीसी: €1,000–€2,400 · इमारती लकड़ी: €800–€2,000 · एल्युमीनियम: €2,200–€4,000
लागत सीमाएँ प्रकाशित आपूर्तिकर्ता डेटा और नेकवुड के 2026 परियोजना रिकॉर्ड पर आधारित हैं। वास्तविक मूल्य प्रोफ़ाइल आकार, फिनिश, ऑर्डर की मात्रा और क्षेत्र पर निर्भर करता है।
5. डब्ल्यूपीसी पेर्गोला परियोजनाओं के लिए क्षेत्रीय मानक
डब्ल्यूपीसी पेर्गोला संरचनाओं को स्थानीय बिल्डिंग कोड का पालन करना होगा। निम्नलिखित मानकों को आम तौर पर प्रमुख बाजारों में परियोजना विनिर्देशों में संदर्भित किया जाता है:
📋 क्षेत्रीय कोड और मानक
🇺🇸 यू.एस एएसटीएम डी7032 लकड़ी-प्लास्टिक मिश्रित डेक बोर्ड और रेलिंग सिस्टम के लिए प्रदर्शन रेटिंग स्थापित करने के लिए मानक विनिर्देश
🇺🇸 यू.एस एएसटीएम ई330 एक समान स्थैतिक वायु दबाव के तहत बाहरी दीवारों और संरचनाओं का संरचनात्मक प्रदर्शन परीक्षण
🇪🇺यूरोपीय संघ एन 1991-1-4 यूरोकोड 1 - संरचनाओं पर कार्रवाई, पवन भार। न्यूनतम राफ्टर रिक्ति और एंकर बोल्ट आकार निर्धारित करता है
🇪🇺यूरोपीय संघ एन 15534 सेलूलोज़-आधारित सामग्रियों और थर्मोप्लास्टिक्स से बने कंपोजिट - प्रोफाइल और पैनलों के लिए विशिष्टता
🇦🇺एयू एएस/एनजेडएस 1170.2 संरचनात्मक डिज़ाइन क्रियाएँ - पवन क्रियाएँ। ऑस्ट्रेलिया और न्यूजीलैंड में तटीय और तेज़ हवा वाले क्षेत्रों के लिए महत्वपूर्ण
🇦🇺एयू एएस 1720.1 लकड़ी की संरचनाएँ - डिज़ाइन विधियाँ। समग्र पदों के संरचनात्मक अनुभागों के लिए संदर्भ के रूप में उपयोग किया जाता है
प्रोजेक्ट नोट:संरचनात्मक डिजाइन को अंतिम रूप देने से पहले हमेशा क्षेत्राधिकार वाले स्थानीय प्राधिकारी (एएचजे) के साथ लागू मानक की पुष्टि करें। अंतर्देशीय, तटीय और चक्रवाती क्षेत्रों के बीच पवन भार की आवश्यकताएं काफी भिन्न होती हैं।
6. स्थापना: ठेकेदारों के लिए चरण-दर-चरण

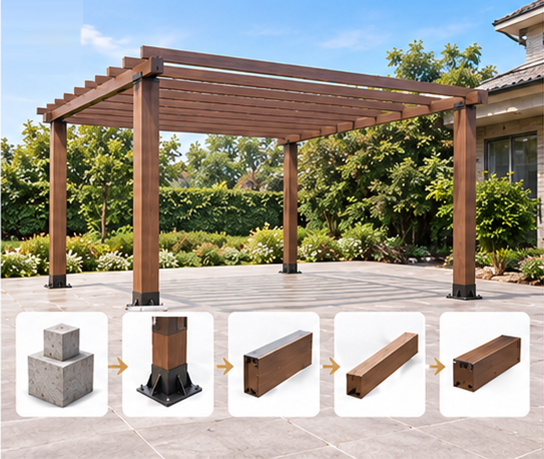

पेर्गोला स्थापना क्रम: फ़ुटिंग्स → पोस्ट → बीम → राफ्टर्स → कैप और ट्रिम्स।
- लेआउट को चिह्नित करें- एक पूर्ण वर्ग सुनिश्चित करने के लिए तार और एक समतल उपकरण का उपयोग करें। पोस्ट एंकरों की स्थिति की पुष्टि करें.
- सुरक्षित पोस्ट एंकर- विस्तार बोल्ट का उपयोग करके कंक्रीट स्लैब या फ़ुटिंग्स पर हेवी-ड्यूटी स्टील या एल्यूमीनियम पोस्ट एंकर को ठीक करें।
- आस्तीन डब्ल्यूपीसी पोस्ट- खोखली डब्ल्यूपीसी पोस्ट स्लीव्स को आंतरिक धातु सपोर्ट पर स्लाइड करें। सुनिश्चित करें कि पोस्ट प्लंब हों.
- मुख्य बीम माउंट करें- डब्ल्यूपीसी बीम को पोस्टों पर जकड़ें, पायलट छेद ड्रिल करें और स्टेनलेस स्टील बोल्ट से सुरक्षित करें।
- राफ्टर्स स्थापित करें- छिपे हुए ब्रैकेट को बीम पर सुरक्षित करें, फिर डब्ल्यूपीसी राफ्टर्स को जगह पर गिरा दें। राफ्टर के सिरों पर 3-5 मिमी विस्तार अंतराल छोड़ें।
- कैप और ट्रिम्स स्थापित करें- बेस बोल्ट और शीर्ष उद्घाटन को छिपाने के लिए पोस्ट कैप और ट्रिम स्कर्ट फिट करें। संपूर्ण संरचना को एक स्तर से जांचें।
अक्सर पूछे जाने वाले प्रश्नों
डब्ल्यूपीसी पेर्गोला के लिए अधिकतम राफ्टर अवधि क्या है?
मानक डब्ल्यूपीसी पेर्गोला प्रोफाइल के लिए, मध्य-समर्थन के बिना अधिकतम राफ्टर अवधि आमतौर पर 2.5 मीटर से 3 मीटर है। एल्युमीनियम 4 मीटर या उससे अधिक तक फैला हो सकता है। 3 मीटर से ऊपर के स्पैन के लिए, बड़े डब्ल्यूपीसी अनुभाग निर्दिष्ट करें, एक मध्य-बीम जोड़ें, या एल्यूमीनियम कोर-प्रबलित डब्ल्यूपीसी प्रोफाइल का उपयोग करें।
डब्ल्यूपीसी पेर्गोला में कितने थर्मल विस्तार की अनुमति दी जानी चाहिए?
राफ्टर्स के सिरों और सभी निश्चित किनारों पर न्यूनतम 3-5 मिमी का विस्तार अंतराल छोड़ा जाना चाहिए। नेकोवुड का जेन-2 स्थिरीकरण थर्मल विस्तार को 0.035 मिमी/एम·डिग्री सेल्सियस से कम कर देता है, जो मानक डब्ल्यूपीसी से लगभग 30% कम है।
क्या डब्ल्यूपीसी पेर्गोला एल्यूमीनियम पेर्गोला जितना मजबूत है?
नहीं, एल्यूमीनियम स्पैन लोड के तहत डब्ल्यूपीसी की तुलना में संरचनात्मक रूप से अधिक मजबूत है। मानक एल्यूमीनियम 4 मीटर या उससे अधिक तक फैला है; मानक डब्ल्यूपीसी 2.5-3 मीटर तक फैला है। हालाँकि, WPC अधिक गर्म, लकड़ी जैसी उपस्थिति प्रदान करता है। लकड़ी के लुक के साथ लंबी अवधि के लिए, आंतरिक एल्यूमीनियम सुदृढीकरण के साथ डब्ल्यूपीसी प्रोफाइल निर्दिष्ट करें।
डब्ल्यूपीसी पेर्गोला के लिए सबफ़्रेम डिज़ाइन क्या है?
डब्ल्यूपीसी पेर्गोला सबफ़्रेम में कंक्रीट फ़ुटिंग्स में सेट किए गए पोस्ट, पोस्ट के लिए तय किए गए मुख्य बीम और बीम को फैलाते हुए राफ्टर्स या लाउवर्स होते हैं। राफ्टर के बीच की दूरी आमतौर पर 30-40 सेमी होती है। स्क्रू-मुक्त फिनिश के लिए छिपे हुए कनेक्टर ब्रैकेट राफ्टर्स को सुरक्षित करते हैं।
डब्ल्यूपीसी पेर्गोला परियोजनाओं पर कौन से भवन मानक लागू होते हैं?
सामान्य मानकों में एएसटीएम डी7032 (यूएस), एएसटीएम ई330 (यूएस), एन 1991-1-4 (ईयू पवन भार), एन 15534 (ईयू डब्ल्यूपीसी विनिर्देश), और एएस/एनजेडएस 1170.2 (ऑस्ट्रेलिया/एनजेड पवन क्रियाएं) शामिल हैं। हमेशा क्षेत्राधिकार वाले स्थानीय प्राधिकारी के साथ लागू मानक की पुष्टि करें।
क्या डब्ल्यूपीसी पेर्गोला को बालकनी या छत पर स्थापित किया जा सकता है?
हाँ। डब्ल्यूपीसी लकड़ी या स्टील की तुलना में हल्का है, जिससे बालकनियों और छतों पर भार कम हो जाता है। पेर्गोला को संरचनात्मक स्लैब से जोड़ा जाना चाहिए, न कि केवल सतह की फिनिश से। ऊंचे प्रतिष्ठानों पर पवन उत्थान महत्वपूर्ण है - करीब राफ्टर स्पेसिंग और भारी एंकर बोल्ट की आवश्यकता हो सकती है।
डब्ल्यूपीसी और एल्यूमीनियम पेर्गोलस के बीच लागत में क्या अंतर है?
सामग्री के आधार पर डब्ल्यूपीसी पेर्गोलस की कीमत आमतौर पर एल्युमीनियम से 30-50% कम होती है। 3m x 4m WPC पेर्गोला की कीमत लगभग €1,000–€2,400 है, जबकि एल्युमीनियम की कीमत €2,200–€4,000 है।
क्या डब्ल्यूपीसी पेर्गोला को ठोस आधार की आवश्यकता है?
हाँ। डब्ल्यूपीसी पोस्टों को कंक्रीट फ़ुटिंग्स या संरचनात्मक स्लैब से जोड़ा जाना चाहिए। फ्रीस्टैंडिंग पेर्गोलस के लिए, प्रत्येक पोस्ट स्थान पर कंक्रीट फ़ुटिंग की आवश्यकता होती है। दीवार से जुड़े पेर्गोलस को अभी भी बाहरी पोस्टों के लिए फ़ुटिंग की आवश्यकता होती है।
